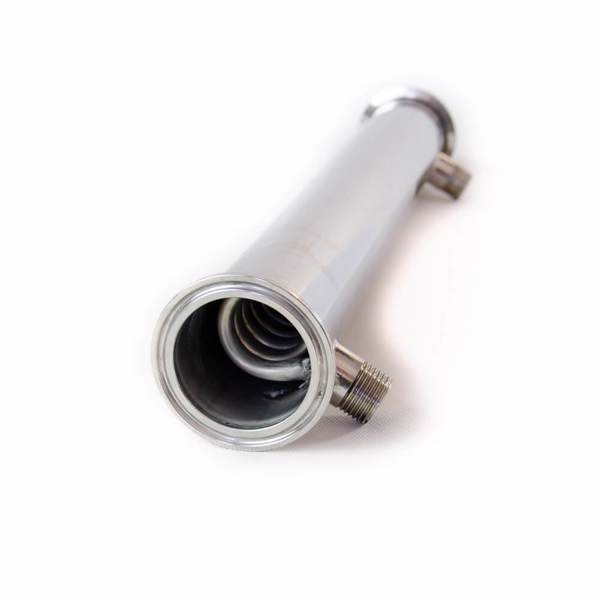

Холодильник Димрота 2 (400 мм, трубка 8 мм в царге)

Холодильник Димрота это по сути “змеевик наоборот”, в классическом змеевике внутрь трубки поступает пар, а внутри рубашки циркулирует холодная вода, в охладителе Димрота внутрь змеевика подается холодная вода, а в окружающее пространство поступают спиртовые пары.

В качестве прямого холодильника Димрот используют не часто, и режиме работы потстил он не очень эффективен, на выходе практически всегда будет теплый спирт, а при высокой мощности нагрева пары не будут не успевать конденсироваться.

Другое дело использовать Димрот совместно с колонной, когда он выполняет функцию дефлегматора, этом режиме работы он утилизирует до 3,5 кВт нагрева, но как и у любого дефлегматора на выходе спирт имеет довольно высокую температуру, и необходим доохладитель.

Чем Димрот лучше Кожухотрубника?

Кожухотрубный дефлегматор (обратный холодильник) имеет несколько трубок по которым поднимается пар, внутри них он конденсируется, диаметр этих трубок как правило не больше 12 мм., пар поднимаясь вверх превращается в жидкость (флегму) и стекает по стенкам в колонну, а при мощности нагрева более 1,5 – 2 кВт, сила восходящего пара настолько велика, что выталкивает флегму (конденсат) через трубку связи с атмосферой, происходит захлеб дефлегматора, он не способен нормально функционировать, а если учесть что номинальная мощность колонны диаметром 2 дюйма заполненой СПН 3,5 примерно 2,5 кВт, то КПД всей колонны в сборе очень низок.

Холодильник Димрота в качестве дефлегматора отлично справляется с поставленной задачей.
